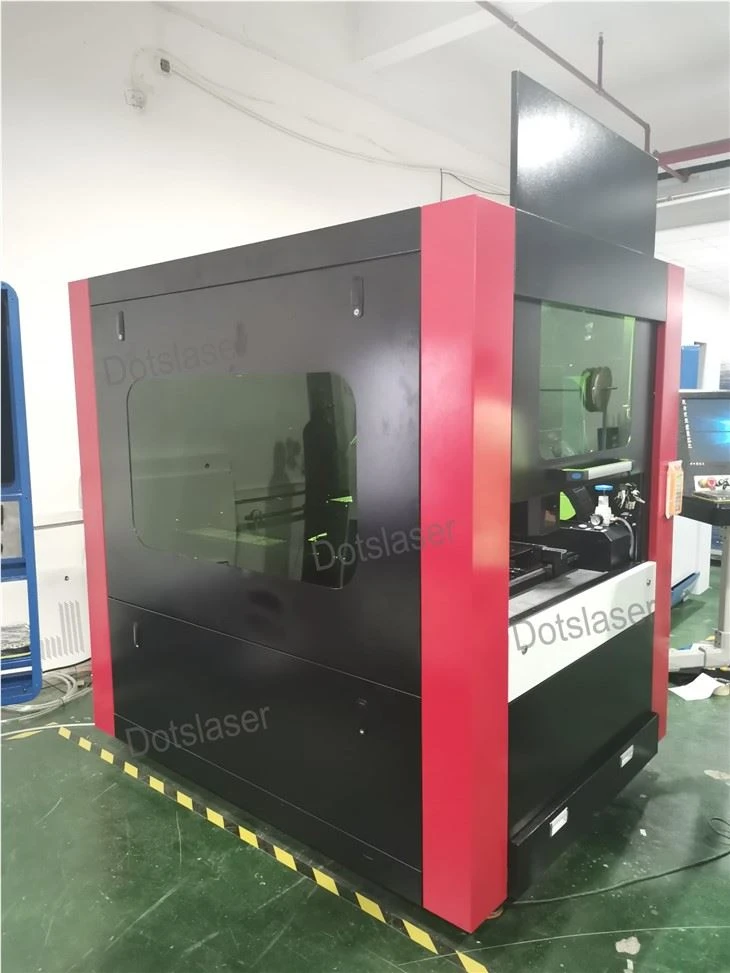

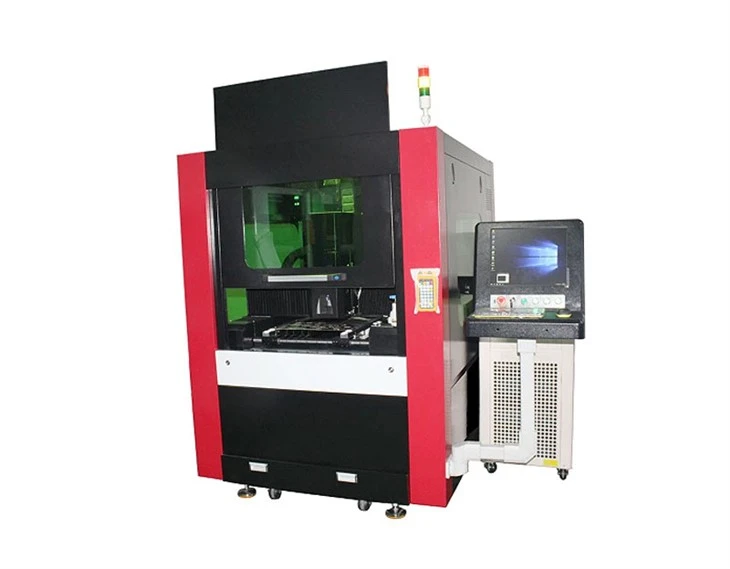

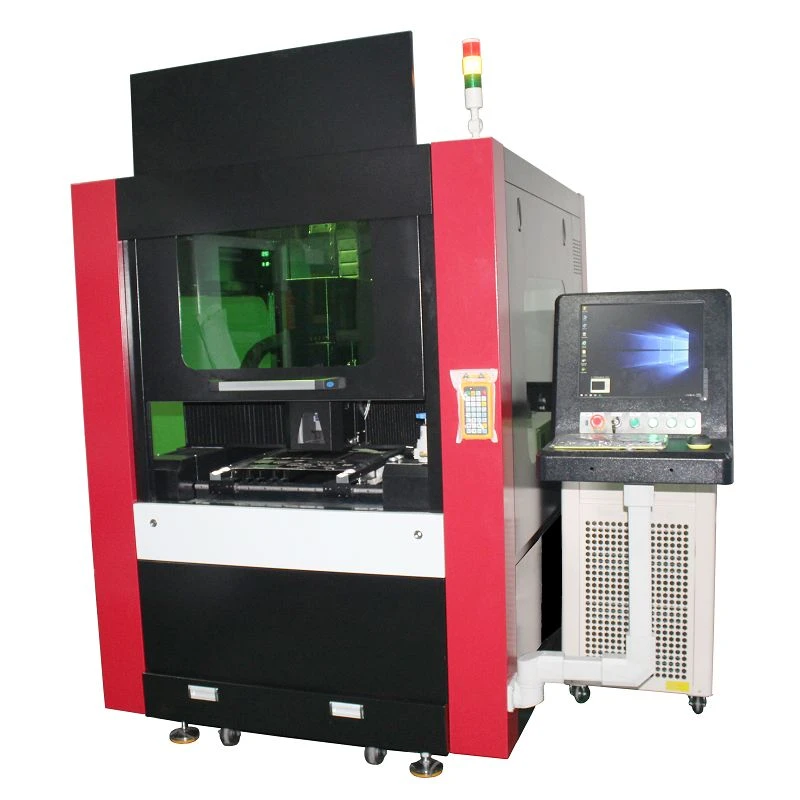

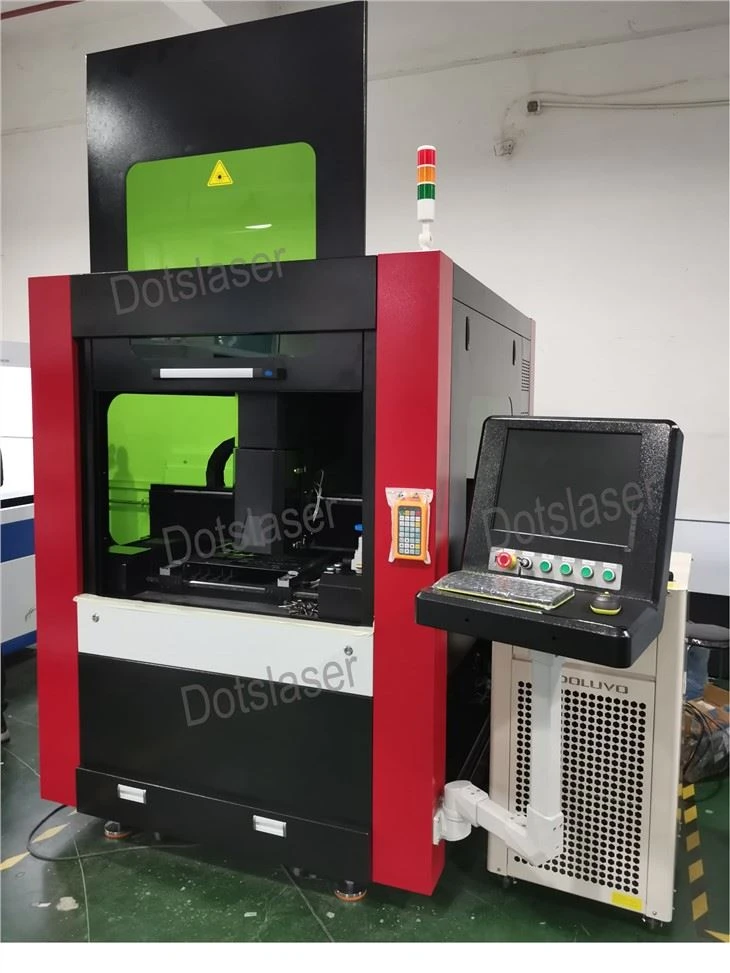

Máquina de corte a laser de alta precisão
Máquina de corte a laser de alta precisão
Descrição dos produtos
Cada parte do cortador de fibra de alta precisão é processada por máquinas-ferramentas ou equipamentos úteis; portanto, o desempenho e a precisão de toda a máquina atingirão o padrão. Seu laser é dop a bomba na fibra óptica e, em seguida, através do laser semicondutor para emitir um comprimento de onda específico do acoplamento a laser e, finalmente, fazer a fibra óptica gerar luz laser. A vantagem desse tipo de laser é que ele simplifica a estrutura do equipamento, reduz a perda de acessórios, aumenta com mais eficiência a taxa de conversão fotoelétrica e reduz o custo de uso.
vantagens da máquina
Velocidade: O cortador de pontos é significativamente mais rápido que o CO2Máquina de corte a laser. Isso se deve à maior densidade de potência dos lasers de fibra, permitindo que eles cortem materiais mais espessos a uma taxa mais rápida.
Corte preciso:As ferramentas de corte a laser de fibra são precisas e podem cortar formas e desenhos com alta precisão. Isso se deve ao seu pequeno corte a laser, tamanho do ponto e capacidade de manter o foco a longas distâncias.
Valor suficiente: Os cortadores a laser de fibra são mais econômicos do que CO2Os cortadores a laser porque consomem menos energia, requerem menos manutenção e duram mais.
Aplicações amplas: Os cortadores de laser de fibra podem cortar uma ampla variedade de materiais, incluindo metais, plásticos, aço carbono e cerâmica, tornando -os uma escolha versátil para muitas aplicações.
Automação:A máquina de corte a laser de fibra pode ser totalmente automatizada para obter uma produção contínua e ininterrupta. Eles também podem ser integrados a outros processos de fabricação, como soldagem e flexão.
Proteção Ambiental:Comparado com o CO TRADICIONAL2 Máquinas de corte a laser, máquinas de corte a laser de fibra produzem menos desperdício e consomem menos energia, por isso são mais ecológicas.
A aplicação do laser de fibra no corte de chapa é diferente no caminho óptico externo, cabeça a laser, gás, etc.
1. O feixe de laser é transmitido diretamente para a cabeça do laser através da fibra óptica, garantindo um caminho óptico estável para garantir a uniformidade no corte da máquina -ferramenta em todo o quadro. A máquina -ferramenta utiliza um modo de acionamento duplo para operação rápida e equilibrada.
2. Os motores de rack e pinhão e servo são instalados de maneira simétrica em ambos os lados, permitindo o pinhão duplo e a unidade de rack, bem como o acionamento de motor de servo duplo. Essa configuração garante uma força equilibrada no feixe e operação sincronizada.
3. Também adota o método de transmissão de rack de engrenagem helicoidal, que é estável durante o trabalho.
Parâmetros
|
Modelo |
Ds -6060 h |
|
Power a laser |
1.5kW -3 kw |
|
Lasercomprimento de onda |
1070~ 1080nm |
|
Tamanho de trabalho |
600x600mm |
|
Cortegrossura |
1~ 2mm de cobre, latão, alumínio, 1 ~ 2mm de ouro, prata |
|
Eficiência de conversão fotoelétrica |
25-30% |
|
Corteprecisão |
±0.1mm |
|
Velocidade de movimento máximo |
80000mm/min |
|
Carregamento máximopeso |
600 kg |
|
Peso da máquina |
1400kg |
|
Laservida |
100, 000 hrs |
|
Modo de resfriamento |
Refrigerado a água |
|
X eixoviagem |
600 mm |
|
Y Axis Travel |
600 mm |
|
Z eixoviagem |
60mm |
|
Precisão de posicionamento do eixo xyz |
± 0. 02mm |
|
Posição máxima do eixo xyvelocidade |
36m/min |
|
XY Aceleração máxima do eixo |
0.8G |
|
Instaladocapacidade |
8KVA |
|
Tensão de potência nominal |
220V 50-60 hz |
|
Suportadoformatar |
Plt.Dxf.dwg.ai |
|
Tamanho da máquina |
1950*1650*2050mm |
| Modo deOperação | contínuoaceno |
| Relatório de teste de máquinas | Oferecido |
| VídeoExtropagem por inspeção | Oferecido |
| Garantia | 1 ano |
|
Aplicativo: Pode ser aplicado em processamento de chapa metal, aviação, voo espacial, eletrônicos, aparelhos elétricos, peças de metrô, automóvel, máquinas, componentes de precisão, navios, equipamentos metalúrgicos, elevadores, eletrodomésticos, presentes e artesanato, processamento de ferramentas, adorno, publicidade, metal, metal Processamento estrangeiro de várias indústrias de processamento de fabricação. |
Como manter a máquina de corte a laser de fibra?
1. Limpe a máquina regularmente
Poeira, detritos e aparas de metal podem se acumular na área de trabalho da máquina, afetando a precisão do feixe a laser e danificando os componentes da máquina. Para evitar que isso aconteça, você deve limpar a máquina regularmente usando um pano macio, ar comprimido ou um aspirador de pó. Mantenha a área de trabalho limpa e livre de desordem e remova todos os detritos que possam estar presentes.
2. Verifique e substitua a cabeça de corte regularmente
A cabeça de corte é um componente crítico da máquina de corte a laser de fibra. Deve ser verificado regularmente quanto a desgaste e substituído conforme necessário. A cabeça de corte deve ser limpa com um pano macio e lubrificada de acordo com as instruções do fabricante.
3. Verifique se a máquina está alinhada adequadamente
O equipamento de corte de fibra deve ser verificado para o alinhamento adequado regularmente. Máquinas desalinhadas podem causar cortes imprecisos, o que pode levar a materiais desperdiçados e perda de tempo de produção. Recomenda -se que você tenha um técnico profissional verifique e alinhe a máquina se não tiver certeza de como fazê -lo.
4. Mantenha a máquina lubrificada
A máquina precisa ser devidamente lubrificada para evitar o desgaste em suas partes móveis. Certifique -se de usar o lubrificante correto e siga as instruções do fabricante para lubrificar.

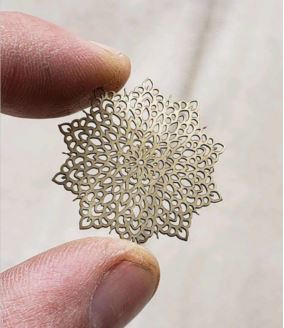

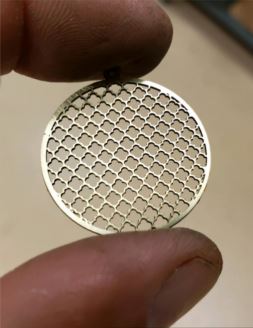

Amostras
 |
 |

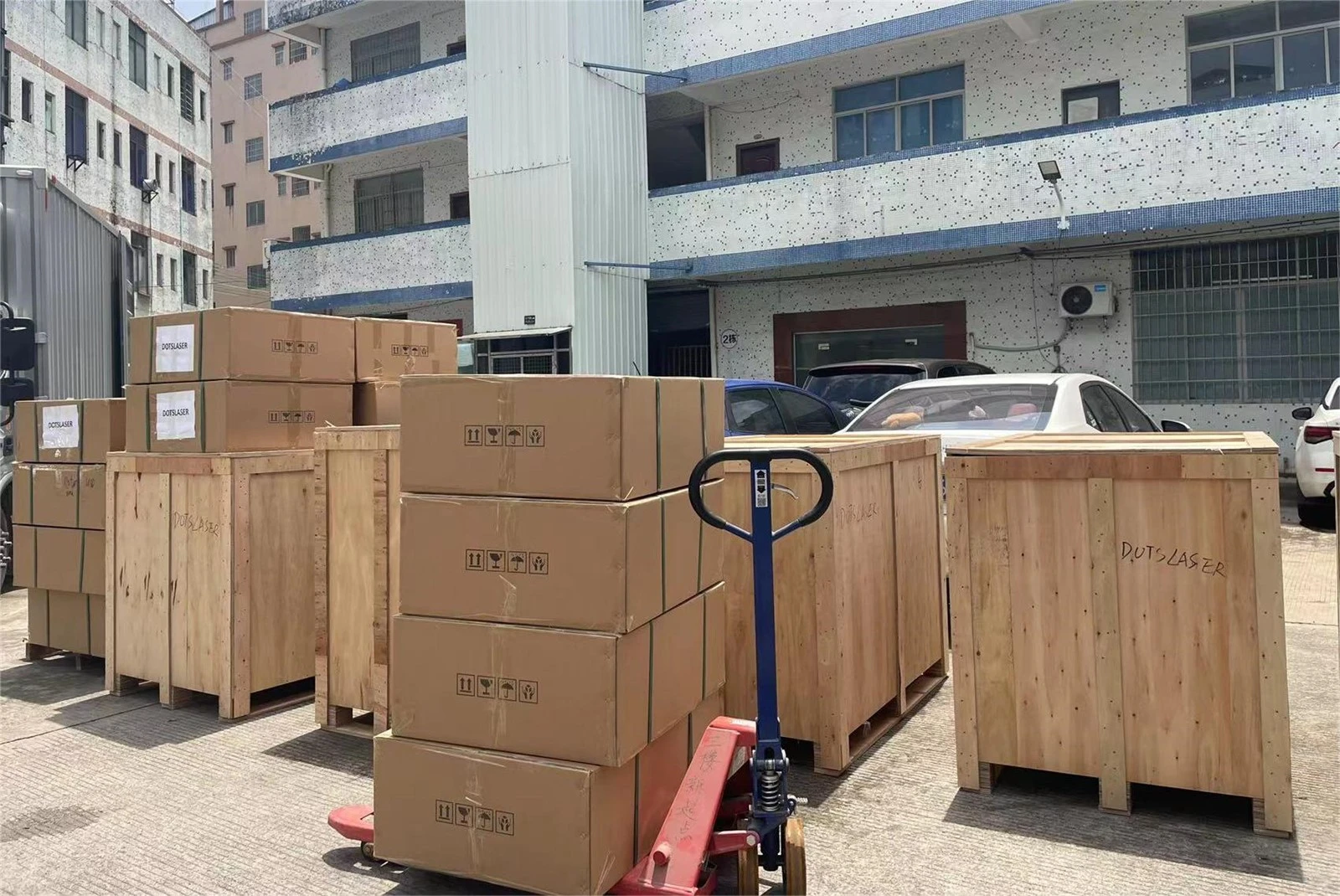

Envio e embalagem
Termos e Condições:
1. Treinamento VCD, instalação fácil
2. LEVO DO LEITO: 7-10 Dia de trabalho
3. Transporte do mar e transporte de carro
4.
5. 24 horas respondem
Perguntas frequentes
Q1: Como é o pacote?
P2: O pacote será danificado durante o transporte?
Q3: Como instalar e executar a máquina?
Q4: Como posso fazer se a máquina der errado?
