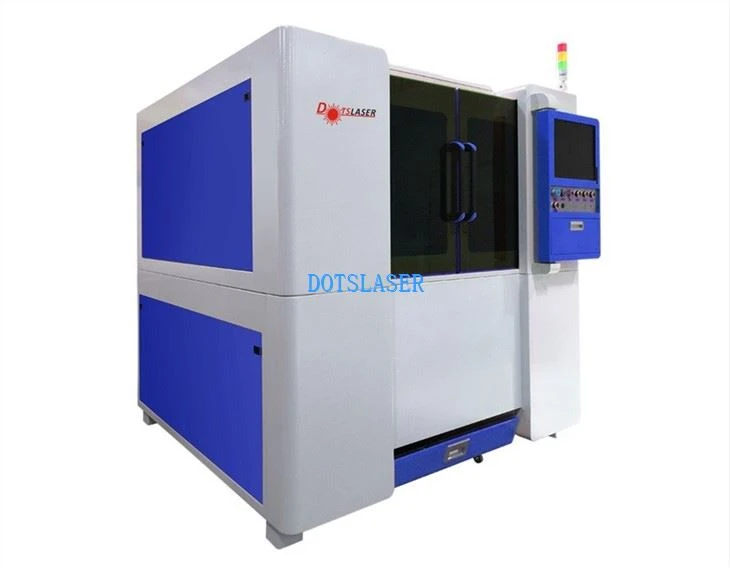

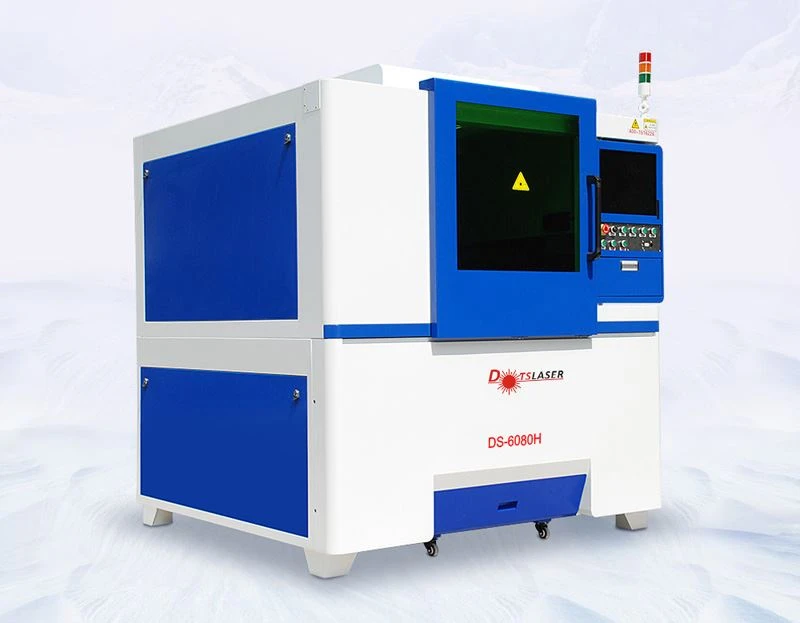

Corte a laser de placa PCB
Corte máximo de substrato de cobre e alumínio de 6mm.
O campo de corte é opcional.
O material de corte é amplo, incluindo latão, cobre, alumínio, aço inoxidável, placa PCB, etc.
Potência do laser:1000W-3000W
Corte a laser de placa PCB
Descrição dos produtos
O corte a laser de placas PCB tem uma ampla gama de aplicações e pode processar muitos materiais, como cobre, alumínio, aço inoxidável, ferro, placas PCB e materiais magnéticos. O tamanho do formato é opcional e o comprimento pode ser personalizado de acordo com os requisitos de processamento do usuário. A velocidade de corte é rápida, o efeito é suave e plano, a incisão não sofre estresse mecânico e é lisa e plana, sem rebarbas de cisalhamento.

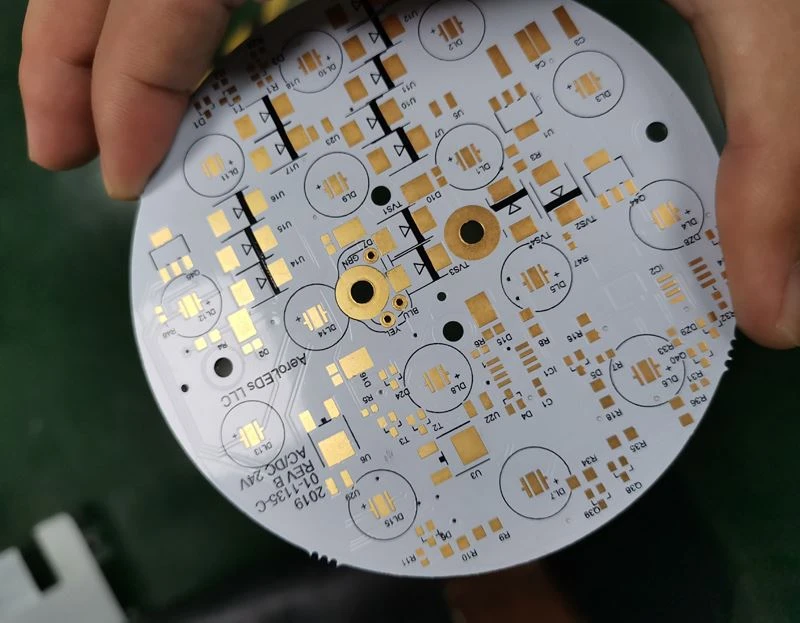

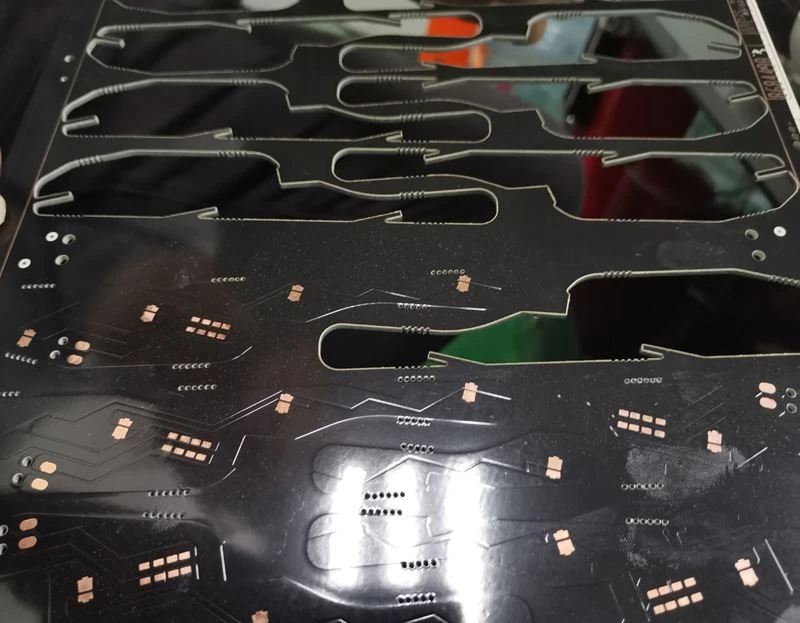

Em primeiro lugar, vamos ver como cortar placas PCB, placas de circuito, placas de substrato de cobre e alumínio por meio de um sistema de corte a laser de precisão.
Recursos e desempenho
★ Base de mármore.
★ Estrutura de pórtico duplo totalmente fechada.
★ Sistema de ventilação de proteção ambiental.
★ Gerador de laser de fibra anti-altamente reflexivo a laser

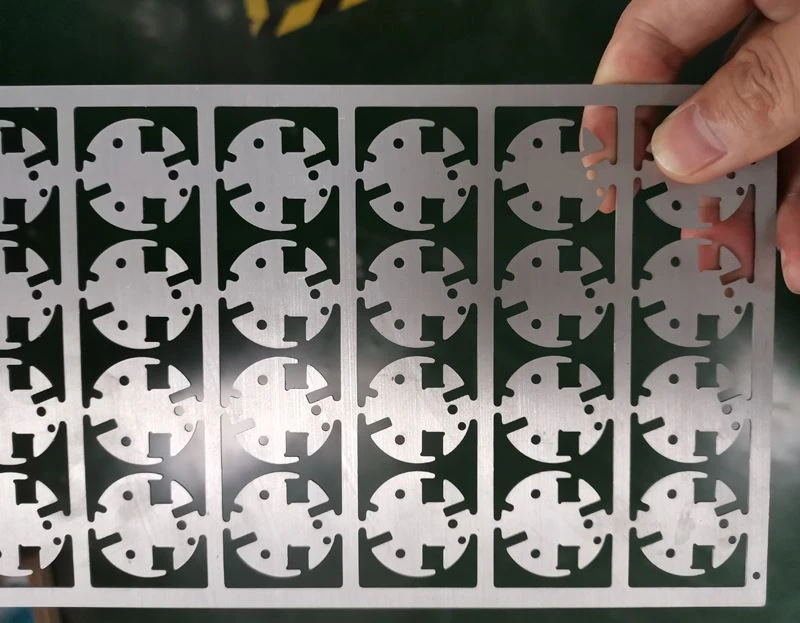

Corte de substrato de cobre e alumínio em pequenos formatos
★ Espessura de corte estável em lote de longo prazo inferior a 6 mm, limite de espessura de corte de substratos de cobre e alumínio de 6 mm;
★ O tamanho do formato é opcional e o comprimento pode ser personalizado de acordo com os requisitos de processamento do usuário.
★ Uma ampla gama de materiais de processamento, não só pode processar cobre, alumínio, mas também processar aço inoxidável, ferro, placas PCB, várias ligas, etc.
Parâmetro técnico
| Modelo | DS-60680H |
| Potência laser | 1000W/1500W/2000W/QCW750W |
| Comprimento de onda do laser | 1070 ± 10 nm |
| Faixa de corte | 600 mm * 800 mm (outra faixa é personalizável) |
| Largura da linha de corte | 0.05~0,15mm(depende do material) |
| Espessura de corte | Menor ou igual a 3mm/6mm (alumínio, cobre) |
| Velocidade de corte | 5000-20000mm/min(depende do material) |
| Precisão de corte | ±0,02 mm |
| Cortando a pressão do ar | 1.2-2.8Mpa (recomenda-se nitrogênio de alta pressão) |
| Consumo de energia nominal | 10KW/18KW |
| Fonte de energia | CA220V/60A, 380V/40A |
| Resfriamento | Resfriamento a água |
| Ambiente de trabalho | Nenhuma fonte de vibração, boa ventilação, temperatura de 10 a 38 graus |
| Dimensão | L1820mm*W1750mm*H1950mm |
| Peso | 1800kg |
Brevemente introdução ao sistema de corte de placa PCB

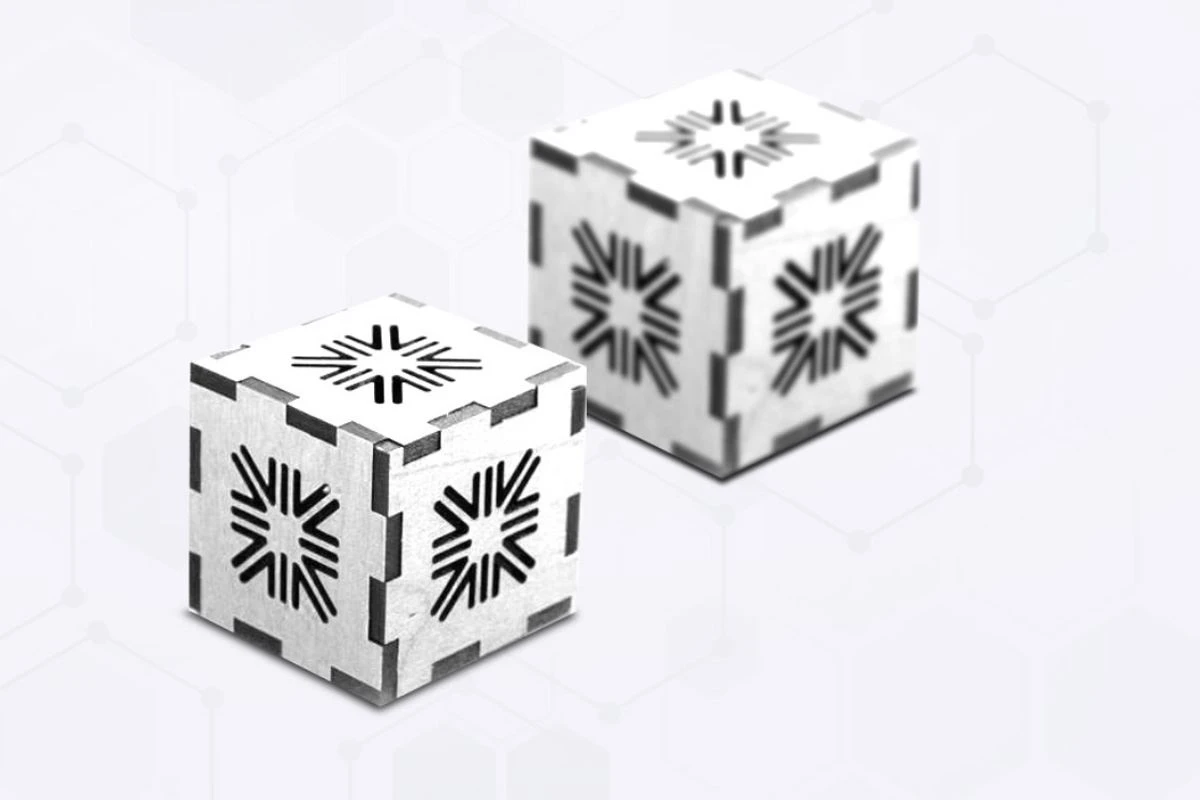

Costura de corte estreita, pequena deformação da placa
★ O corte a laser tem pequena zona afetada pelo calor e pequena deformação da placa
★ Costura de corte: {{0}},05~0,15mm
★ A velocidade de corte a laser é rápida e o corte não sofre estresse mecânico.
★ Alta precisão de processamento, boa repetibilidade, sem danos à superfície do material ★ Precisão: ±00,02mm
O caminho de corte é otimizado automaticamente
★ Compatível com vários formatos de arquivo, como DXF, GERBER.
Sistema de proteção ativa

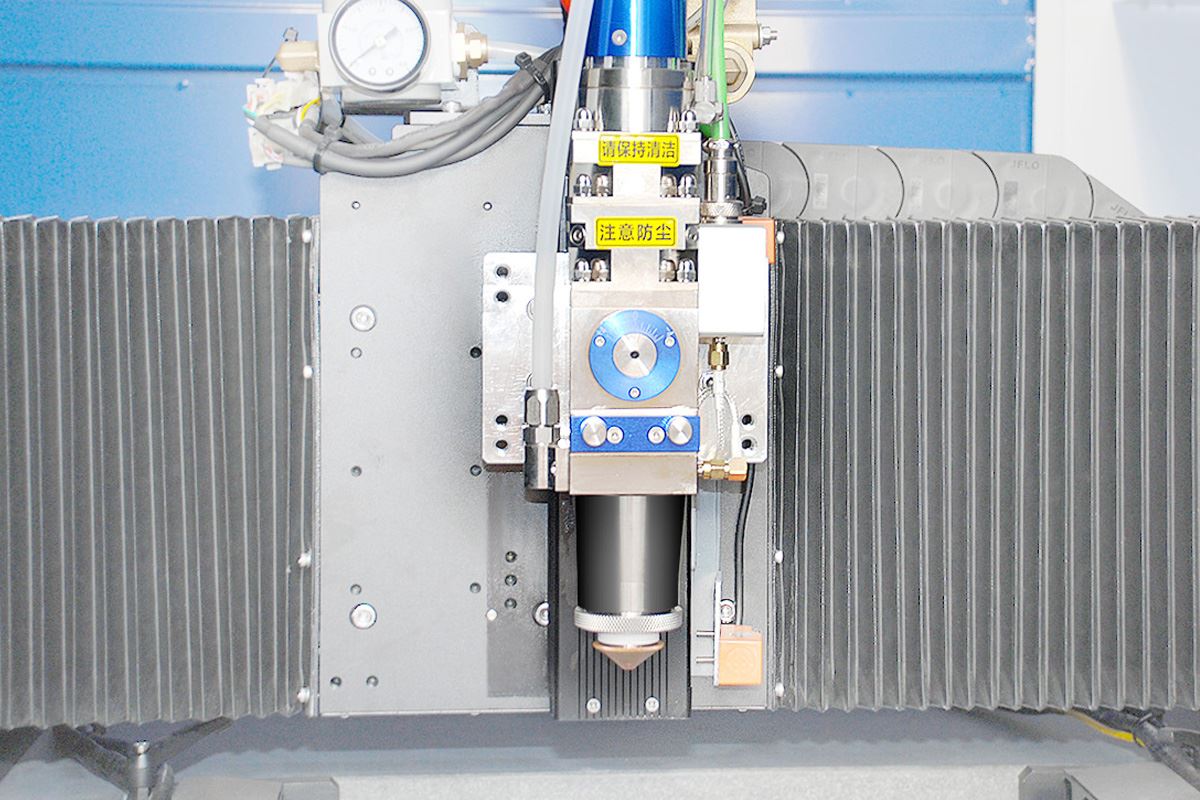

Proteção anticolisão
★A cabeça de corte e a superfície de corte são mantidas sempre a uma distância segura. Ao mesmo tempo, possui uma função de parada por toque para reduzir o risco de colisão.
Proteção inteligente para viagens
★ Detecta automaticamente a faixa de operação das peças móveis e, quando houver alguma anormalidade, o sistema dará feedback sensível e ordenará a parada imediata, garantindo a segurança do equipamento.
Alarme inteligente do sistema.
★ Autoverificação do equipamento, exibição de alarme anormal na interface principal, reduz perigos ocultos e melhora a eficiência da investigação de anormalidades do equipamento.C
