Descrição dos produtos

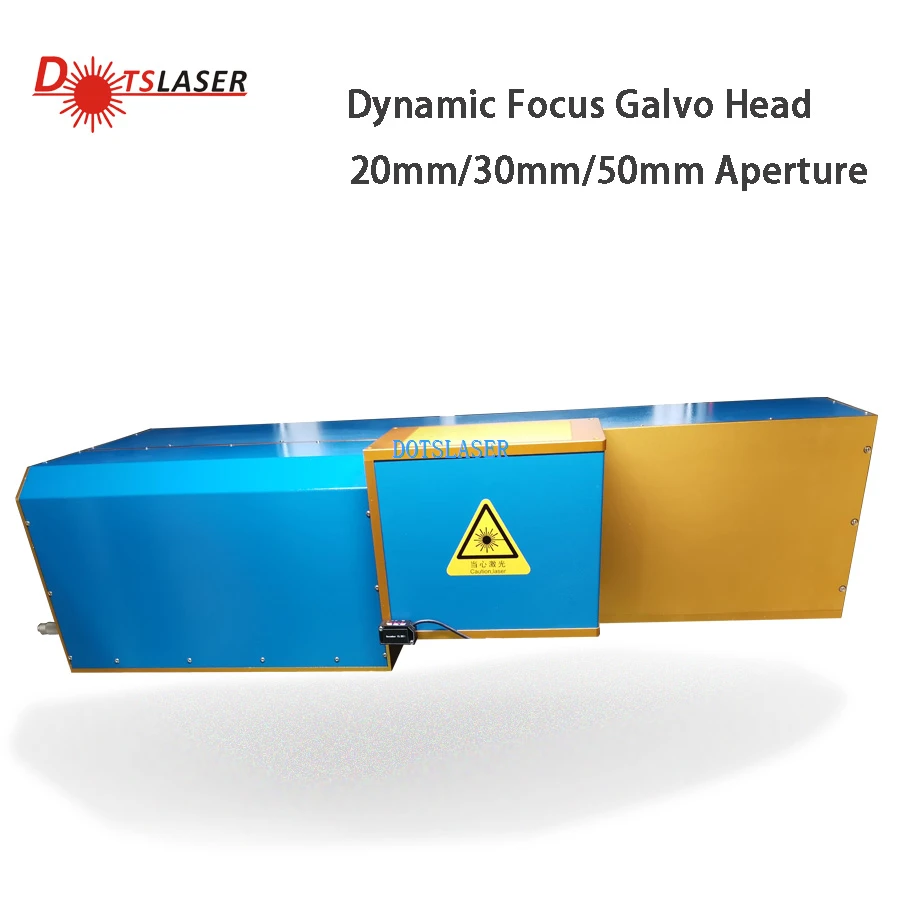

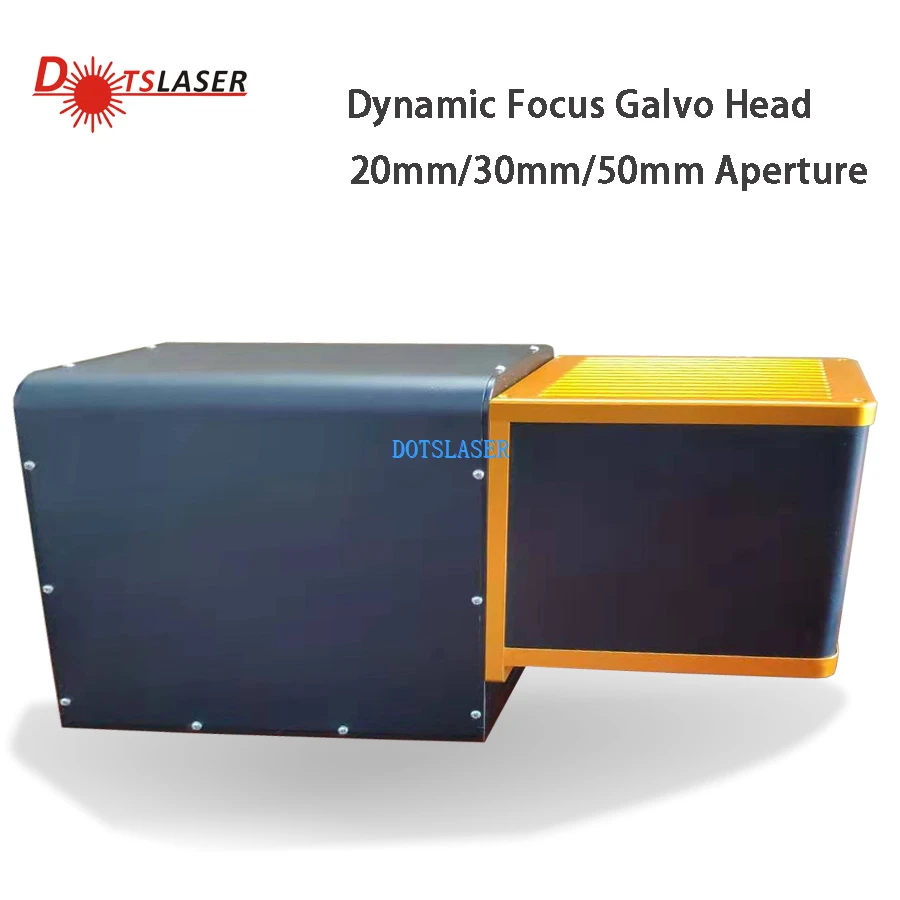

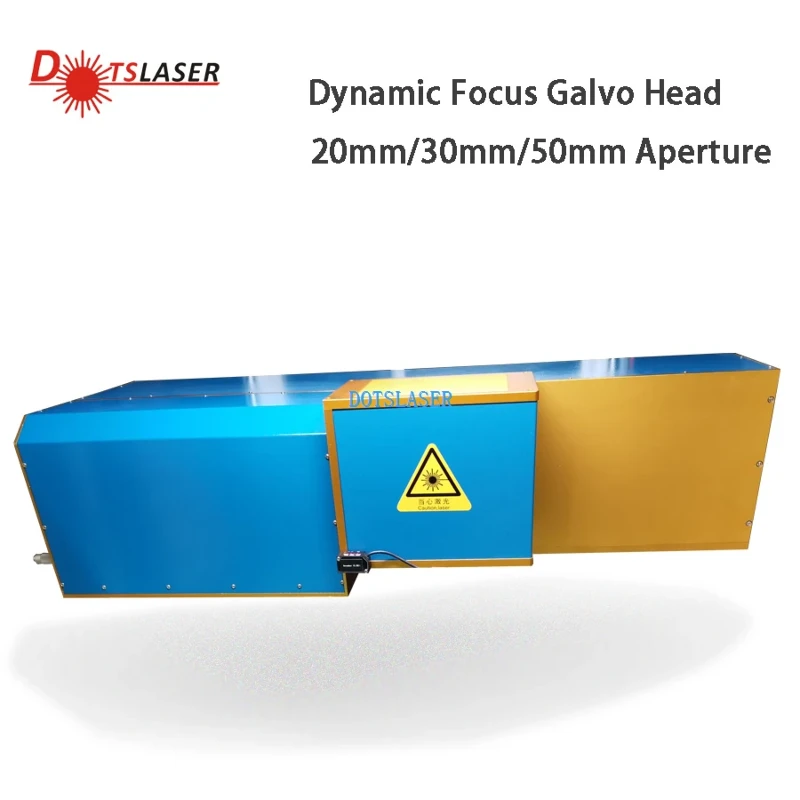

A cabeça de varredura a laser Co₂, também conhecida como scanner Galvo ou scanner de galvanômetro, é um componente essencial nos sistemas de marcação ou gravura a laser CO₂. É responsável por redirecionar com precisão o feixe de laser para o material que está sendo gravado pelos espelhos de movimento rápido e precisamente. Esses scanners são projetados especificamente para trabalhar com lasers de CO₂, que são comumente usados para marcação e gravação de materiais como madeira, acrílico, vidro, papel, couro e muito mais.
As cabeças de varredura a laser CO₂ consistem nos seguintes componentes principais:
Motores de Galvanômetro
Esses motores controlam a posição dos espelhos convertendo sinais elétricos em movimento mecânico. Os motores de galvanômetro de alta qualidade permitem movimentos rápidos e precisos, resultando em velocidades de gravação mais rápidas e precisão aprimorada.
Espelhos
Os espelhos na cabeça de varredura são responsáveis por refletir e direcionar o feixe de laser para o material. Eles devem ser feitos de um material altamente reflexivo para comprimentos de onda do laser CO₂, normalmente com um revestimento de ouro ou dielétrico, a fim de sustentar os níveis de energia associados a lasers de CO₂.
Lente
A lente dentro da cabeça de varredura é responsável por focar com precisão o feixe de laser no material, resultando em marcas ou gravuras limpas e precisas. Essa tecnologia nos permite criar designs bonitos e intrincados em uma ampla gama de materiais com facilidade e precisão.
Controle eletrônico de controle
Os eletrônicos de controle facilitam efetivamente a comunicação entre os componentes vitais do sistema de marcação a laser, como o Scanner Galvo, o software de origem a laser e controle.
A cabeça de varredura a laser CO₂ apresenta baixa precisão de desvio, alta precisão de posicionamento e operação confiável e estável, com excelente desempenho geral. Ele pode acomodar lentes de vários comprimentos de onda e níveis de potência e pode atender à maioria dos requisitos de aplicação, garantindo a estabilidade do sistema a longo prazo.
A cabeça de varredura a laser Co₂ passa por uma inspeção estrita de material e utiliza um processo de fabricação maduro. O sistema de espelho oscilante é um sistema de controle de servo de alta precisão e alta velocidade composto por uma placa de condução e motor oscilante de alta velocidade, usado principalmente para marcação a laser, gravação interna a laser, controle de iluminação de estágio, perfuração a laser e muito mais. Possui uma faixa de marcação ajustável, tempo de resposta rápido, alta velocidade de marcação e bom desempenho de vedação do caminho óptico. O artigo deve manter um tom positivo e evitar conteúdo negativo.
Parâmetros de produtos
| Tipo de laser | 10600nm RF co2Fonte a laser |
| Campo de trabalho | 300 × 300mm ~ 1200 × 1200mm |
| Tamanho do feixe de entrada | 2,5 ~ 10mm |
| X & y eixos espelhos tamanho de abertura | 20mm/30mm/50mm |
| Velocidade de marcação de linha | Menor ou igual a 8, 000 mm/s |
| Velocidade de posicionamento | 1 00, 00mm/s |
| Velocidade de escrita | 125 cps |
| Tempo de resposta do passo (1% da escala completa) | 940us |
| Tempo de resposta do passo (10% da escala completa) | 1500US |
| Rastreando o tempo de erro | Menor ou igual a 440us |
| Erro e precisão | Linearidade 99,9% |
| Repetibilidade (RMS) | ＜ 8μrad |
| Erro de ganho | ＜ 5Mrad |
| Zero Deslocamento | ＜ 5Mrad |
| Deriva a longo prazo em 8 horas | ＜ 0. 5mrad |
| Desvio da escala | ＜ 40ppm/ grau |
| Zero desvio | ＜ 15μrad/ grau |
| Detalhes da embalagem | Estojo de madeira exportado ou de acordo com seus requisitos |
| Garantia | 1 ano |
| Serviço pós-venda prestado | Suporte online |
|
Poder e sinal
|
|
| Tensão de entrada | ± 24VDC |
| Corrente classificada | 4A |
| Sinal de interface | |
| Digital | Xy 2-100 |
| Ângulo de varredura de máquinas | ± 12,5 graus |
Ao selecionar uma cabeça de varredura a laser Co₂, considere fatores como a velocidade de varredura, a precisão e o tamanho da abertura com base nos requisitos específicos do seu projeto. Além disso, a compatibilidade com o sistema a laser e o software de controle é essencial para a operação suave. Por fim, a escolha de uma marca respeitável pode garantir qualidade, confiabilidade e longevidade para o seu sistema de marcação ou gravação a laser CO₂.
Cabeça de varredura a laser Co₂ É um acessório de componente importante da máquina de marcação a laser, que possui as características de alta eficiência do mapeamento, boa precisão gráfica e nenhuma distorção, o que melhora muito a qualidade e a velocidade da marcação a laser. Ele atinge um novo nível de velocidade de varredura e precisão de posicionamento. Otimizamos e comissionamos com precisão todos os componentes ópticos para garantir a melhor qualidade de foco e parâmetros de processo estáveis.
1. Serviço de garantia de qualidade e pós-venda
O período de garantia do equipamento deve ser de 12 meses, pois o equipamento será usado pelos clientes, a instalação e a depuração são concluídas e o equipamento é aceito pelo Demander. Dotslaser atribui grande importância ao trabalho de serviço pós-venda do produto, uma vez que o produto é entregue ao usuário, a empresa imediatamente estabeleceu o arquivo de serviço pós-venda do usuário e rastreia regularmente o status de uso do produto do usuário, resolva e responda a todos os Problemas do usuário, receberam as informações de notificação do usuário sobre a falha do equipamento, os trabalhadores da empresa podem fazer uma resposta rápida dentro de 2 horas. Se a orientação telefônica for difícil de solucionar problemas, a equipe técnica de nossa empresa poderá chegar ao site do cliente dentro de 24 horas para fornecer suporte.
2. Instalação e depuração
Antes da instalação da máquina, nossa fábrica oferecerá um arquivo de instalação de estrutura básica, a boa necessidade de duas semanas de entrega para você, os engenheiros do DotsLaser chegarão ao seu site e inspecionarão a máquina novamente. Comparar todas as condições atendem aos requisitos de instalação e comissionamento do equipamento, o equipamento transportará a tempo. O tempo de instalação e comissionamento do equipamento é de cerca de cinco dias úteis, os três primeiros dias são conectados ao uso do sistema e o sistema está operacional após o projeto de serviço. O engenheiro treinará operadores qualificados em procedimentos básicos de manutenção e características operacionais gerais do equipamento nos próximos dois dias
3. Suporte ao serviço
Se houver algum problema com qualquer parte do sistema durante o período de garantia, os engenheiros de serviço bem treinados estão prontos para fornecer chamada de celular ou iniciar o serviço no local, se a máquina tiver algum problema durante o período de garantia, entre em contato diretamente !
