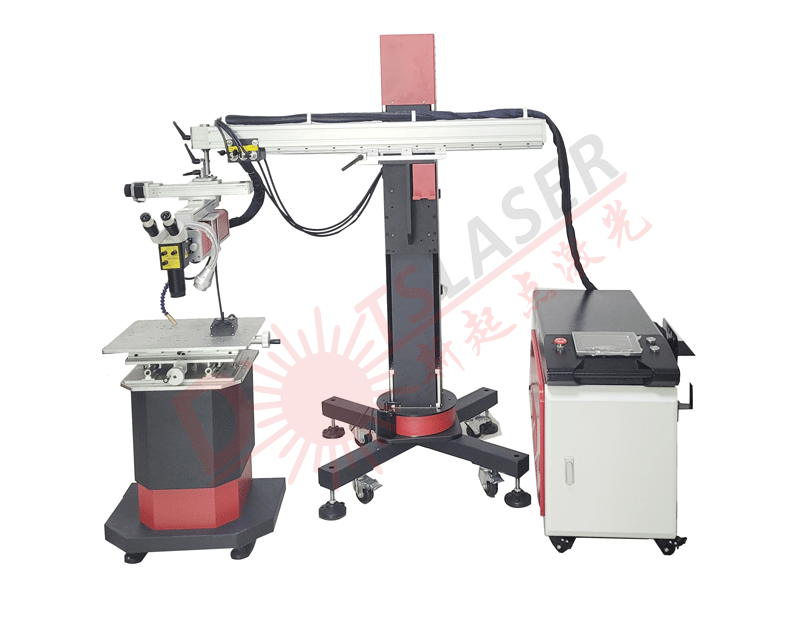

Máquina de solda a laser de fibra para molde

A máquina de solda a laser de fibra para moldes é o atual equipamento de soldagem avançado. É um equipamento especial de soldagem a laser especialmente desenvolvido para a indústria de moldes. É usado para reparar moldes de precisão e reparar erros causados pela fabricação do produto.

Send Inquiry

Product Introduction

Máquina de solda a laser de fibra para molde

Descrição dos produtos

A máquina de solda a laser de fibra para moldes é um produto revolucionário no campo da tecnologia de soldagem. Ela utiliza tecnologia laser avançada para fornecer soldagem de alta qualidade e precisão para vários moldes. A máquina de solda a laser de fibra de molde é o atual equipamento de soldagem avançado. É um equipamento especial de soldagem a laser especialmente desenvolvido para a indústria de moldes. É usado para reparar moldes de precisão e reparar erros causados pela fabricação do produto. Com sua estrutura compacta e interface amigável, é uma ferramenta versátil para soldar diversos materiais como aço inoxidável, alumínio e latão.

Vantagens da máquina de solda a laser de fibra de molde

1. Após a passagem do laser pela fibra óptica, o ponto fica mais uniforme e estável, o que melhora a qualidade da solda. Depois que o feixe de laser é focado, um pequeno ponto de luz tem alta densidade de potência e pode ser posicionado com precisão. É especialmente otimizado para reparo de moldes, com maior pertinência e melhor efeito.

2.Adote um sistema de sombreamento automático avançado que elimina a estimulação do laser nos olhos da equipe durante o trabalho.

3.Sistema de câmera CCD com microscópio e eixo X móvel para soldagem em alta posição.

4. A lança tridimensional pode ajudá-lo a resolver o problema de reparo de moldes grandes sem mover o molde, e o joystick controla o movimento do estágio de tradução (estágio de tradução automática de 200 mm × 300 mm). É fácil realizar reparos a laser de moldes grandes e supergrandes com ferramentas afiadas, longa vida e alta precisão;

5. Marcação de alta precisão, rápida, profundidade de gravação controlável.

6.A mesa de trabalho pode ser motorizada ou manual.

7.O tamanho do ponto foi especificamente ajustado de forma independente.

Aplicativos

A máquina de solda a laser de fibra de molde é usada em vários produtos eletrônicos digitais 3C, telefones celulares, brinquedos, automóveis, motocicletas e outras indústrias de fabricação e moldagem de moldes.

O uso de fio de soldagem a laser para reparar o molde pode reutilizar o molde usado novamente, o que economiza muito o custo de produção do molde e melhora a eficiência do trabalho.

A tecnologia da máquina de solda a laser de fibra de molde também pode ser aplicada para modificar e compor o projeto de produção ou tamanho do molde, encurtar o ciclo de produção e o tempo de desenvolvimento do produto do molde.

É adequado para reparo e soldagem de dispositivos mecânicos de precisão, soldagem de diversas peças estruturais metálicas e joias de ouro e prata.

Parâmetros

NÃO.	Nome	Máquina de solda a laser para moldes
1	Modelo de máquina	DS-1500
2	Potência laser	1500W
3	Comprimento de onda do laser	1080 ± 10 nm
4	Largura de pulso	1-100ms
5	Frequência do laser	1-1000Hz
6	Faixa ajustável do tamanho do ponto	0.3-2mm
7	Sistema de refrigeração	Resfriamento a água
8	Viagem na mesa de trabalho	200x300mm
9	Consumo de energia nominal	7KW
10	Modelo a laser	CW
11	Faixa de potência	0-100%
12	Sistema de observação	Microscópio (girável 360 graus) ou display
13	Gás protetor	Argônio
14	Comprimento do cabo de fibra	8m
15	Fonte de energia	Padrão trifásico 220v ± 5% /50Hz/20A;
16	Método de resfriamento	Resfriamento a água (temperatura dupla e controle duplo)
17	Potência nominal	5,6 kW
18	Profundidade de soldagem	Menor ou igual a 3.0 mm(depende do material)
19	Diâmetro do núcleo da fibra	50 μm
20	Fonte de energia	Fonte de energia

tecnologias-chave do produto

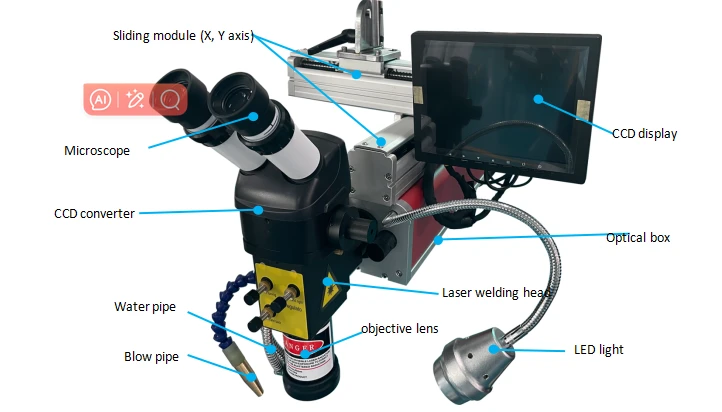

product-722-412

01.

Microscópio: janela de observação de alta definição, produtos de soldagem de alta precisão.

Lente objetiva: focagem a laser.

Cabeça de soldagem a laser: componente de conversão de laser, ajuste a posição da luz laser.

Tubo de sopro: porta de saída de gás de proteção.

Módulo deslizante: conduza a cabeça do laser para avançar, retroceder, esquerda e direita (elétrico).

Luz LED:Fonte de luz para microscópio.

Caixa óptica:Colocação de cabos de fibra óptica e outros cabos de energia.

Tubo de água:Sistema objetivo de circulação de água fria.

Conversor CCD:Conversão de exibição de tela CCD.

Visor CCD:Janela de exibição de soldagem.

02.

A máquina de solda a laser de fibra para molde é construída com um gerador de laser avançado que é altamente eficiente e economiza energia. Consome menos energia ao mesmo tempo que fornece resultados de soldagem consistentes e estáveis. Também possui um baixo custo de manutenção em comparação com as máquinas de solda tradicionais, economizando tempo e dinheiro a longo prazo.

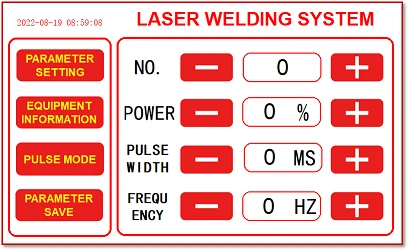

Operações do painel de controle

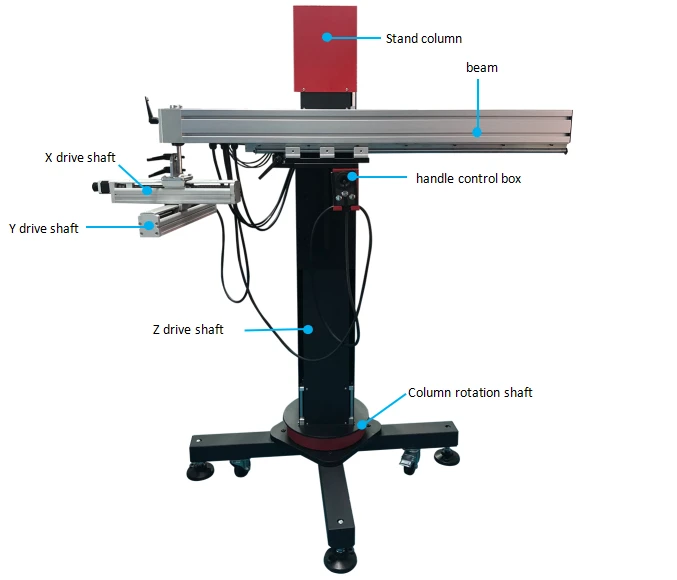

Diagrama de estrutura geral

Garantia e Pós-Venda

um. Garantia

Um ano para fonte de laser, um ano para outros acessórios, como cabeça galvo, lente, placa de controle, fonte de alimentação, peças consumíveis não estão na garantia, como teclado e mouse.

A DOTSLASER promete manter os produtos produzidos e enviados conforme contrato formal e garante que cada máquina reparada funcionará bem se usada corretamente.

A DOTSLASER reserva-se o direito de reparar ou substituir um produto dentro do período de garantia se este apresentar algum problema material ou técnico. Cobraremos pela manutenção em circunstâncias normais. Será gratuito se a máquina apresentar problemas especiais.

b. Escopo da garantia

A DOTSLASER não fornecerá serviço de garantia gratuito nos seguintes casos: produto ou peças danificados devido a modificação, desmontagem, melhoria sem permissão; produto ou peças danificados devido a emergência ou negligência; produto ou peças danificados devido à falta de preservação... clientes tenho a responsabilidade de aprender as instruções do guia do usuário e operar a máquina corretamente. Danos resultantes de operação anormal não receberão serviços de garantia. Os acessórios não estão na garantia.

Os clientes deverão fazer uma solicitação por escrito em 30 dias assim que encontrarem um problema que esteja na faixa de garantia, nenhum terceiro deverá estar envolvido no processo de manutenção e produtos ou peças que não sejam produzidos pela DOTSLASER também não deverão ser incluídos.

c. Suporte Técnico e Manutenção de Produtos

Entre em contato com o engenheiro da Dotslaser quaisquer problemas que ocorram durante o uso e faça uma solução de problemas sob a orientação do engenheiro.

Todos os produtos que aguardam reparação ou substituição deverão ser colocados nos estojos fornecidos pela DOTSLASER, caso contrário a DOTSLASER cobrará pelos danos que possa causar.

Quando os clientes receberem os produtos DOTSLASER, verifique se o produto está danificado e se os acessórios estão completos ou não.

A DOTSLASER continua desenvolvendo novos produtos, informações e parâmetros deste arquivo podem sofrer alterações. Todos os parâmetros técnicos estão sujeitos ao contrato.

As cláusulas de garantia e pós-venda acima são apenas para referência e estão sujeitas ao contraste formal.

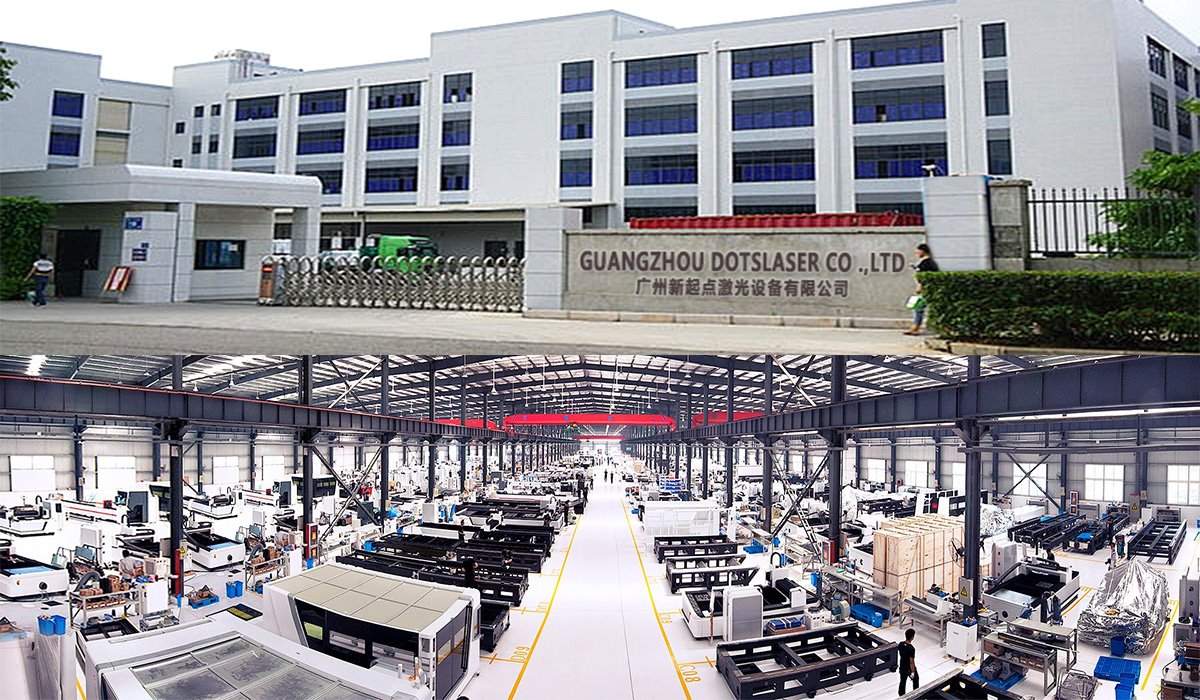

Fábrica
