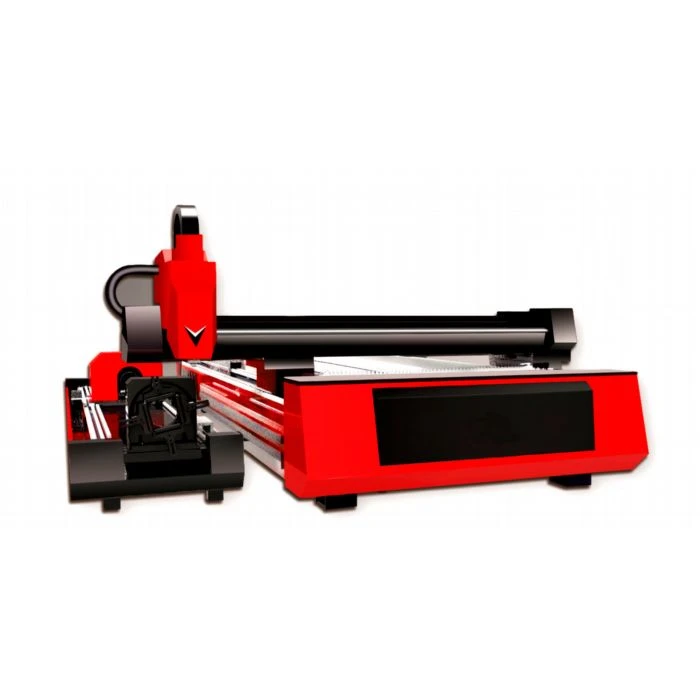

O sistema da máquina de corte a laser geralmente consiste em um gerador de laser, um componente de transmissão de feixe (externo), uma bancada de trabalho (máquina-ferramenta), um gabinete de controle numérico de microcomputador, um refrigerador e um computador (hardware e software).
1) A parte principal da máquina-ferramenta: a parte da máquina da máquina de corte a laser, a parte mecânica que realiza o movimento dos eixos X, Y e Z, incluindo a plataforma de trabalho de corte. É utilizado para posicionar a peça a ser cortada e pode movê-la correta e precisamente de acordo com o programa de controle, geralmente acionado por um servo motor.
2) Gerador de laser: dispositivo que gera uma fonte de luz laser. Para fins de corte a laser, exceto em algumas ocasiões em que os lasers de estado sólido YAG são usados, a maioria deles usa lasers de gás CO2 com maior eficiência de conversão elétrico-óptica e maior potência de saída. Como o corte a laser requer alta qualidade de feixe, nem todos os lasers podem ser usados para corte. O modo Gaussiano é adequado para menos de 1500W, lasers de dióxido de carbono de modo de baixa ordem 100W-3000W e multimodo acima de 3000W.
3) Caminho óptico externo: espelho refrativo, usado para guiar o laser na direção necessária. Para evitar o mau funcionamento do caminho do feixe, todos os espelhos devem ser protegidos por uma tampa protetora e um gás de proteção de pressão positiva limpo deve ser introduzido para proteger as lentes de contaminação. Um conjunto de lentes com bom desempenho focalizará um feixe sem ângulo de divergência em um ponto infinitamente pequeno. Geralmente, uma lente com uma distância focal de 5,0 polegadas é usada. A lente de 7,5 polegadas é usada apenas para materiais espessos> 12 mm.
4) Sistema de controle numérico: controle a máquina-ferramenta para realizar o movimento dos eixos X, Y, Z e também controlar a potência de saída do laser.
5) Fonte de alimentação regulada: conectada entre o laser, a máquina-ferramenta CNC e o sistema de alimentação. Principalmente desempenham um papel na prevenção da interferência de redes de energia externas.
6) Cabeça de corte: Inclui principalmente peças como cavidade, suporte de lente de foco, lente de foco, sensor capacitivo e bico de gás auxiliar. O dispositivo de acionamento da cabeça de corte é usado para fazer com que a cabeça de corte se mova ao longo do eixo Z de acordo com o programa e é composto por um servo motor e um parafuso ou engrenagem e outras peças de transmissão.
7) Mesa de operação: usada para controlar o processo de trabalho de todo o dispositivo de corte.
8) Refrigerador de água: usado para resfriar o gerador de laser. Um laser é um dispositivo que converte energia elétrica em energia luminosa. Por exemplo, a taxa de conversão de um laser de gás CO2 é geralmente de 20% e a energia restante é convertida em calor. A água de resfriamento tira o excesso de calor para manter o gerador de laser funcionando normalmente. O resfriador também resfria o refletor de caminho de luz externo e o espelho de foco da máquina-ferramenta para garantir uma qualidade de transmissão de feixe estável e evitar efetivamente que a lente seja deformada ou quebrada devido à temperatura excessiva.
9) Cilindros de gás: Inclui máquina de corte a laser, cilindros de gás médio e cilindros de gás auxiliar, usados para complementar o gás industrial para oscilação do laser e fornecer gás auxiliar para o cabeçote de corte.
10) Compressor de ar, tanque de armazenamento de ar: forneça e armazene ar comprimido.
11) Secador por resfriamento de ar, filtro: usado para fornecer ar limpo e seco para o gerador de laser e o caminho do feixe para manter o caminho e o refletor funcionando normalmente.
12) Coletor de poeira de ventilação: extrair a fumaça e a poeira geradas durante o processamento, e realizar o tratamento de filtragem, para que a descarga dos gases de exaustão atenda às normas de proteção ambiental.
13) Máquina de descarga de escória: retira as sobras e aparas geradas durante o processamento.
